I regolatori MOD3/1 e MOD3/2 della serie MOD3A permettono la regolazione della luminosità delle lampade con correnti massime di 3A . In pratica hanno lo stesso sistema di regolazione della versione MOD1A, però il circuito è montato su di un dissipatore di dimensioni maggiori. Dispongono sempre di un efficace limitatore di corrente. Può essere fornito anche in una versione in cui il circuito è montato su un contenitore con agganci per una guida DIN per facilitare i cablaggi evitando di effettuare fori, di mettere isolanti, viti ed altri particolari.

Le dimensioni sono abbastanza contenute e, quindi, possono trovare spazio in qualsiasi plancia. Non essendoci dispositivi che generano frequenze, rispetta ampiamente le norme sulla compatibilità magnetica.
La regolazione avviene attraverso un potenziometro, che può essere posto anche a notevole distanza dal circuito, poichè, fluendo nei cavi una corrente continua di qualche µA, la sua posizione non influenza il funzionamento.

I due modelli si differenziano per il montaggio della lampada.
Per il tipo MOD3/1 il nodo comune delle lampade deve essere collegato al potenziale negativo, mentre nel MOD3/2 al potenziale positivo.
La scelta dipende dal tipo di installazione, non essendoci differenze nelle prestazioni e nei costi.
Per il montaggio seguire gli schemi sotto riportati.

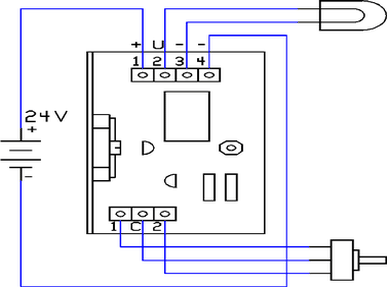

Per il modello MOD3/1 lo schema è il seguente:

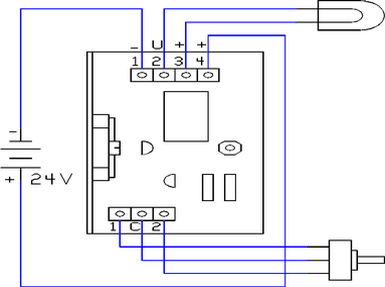

Per il modello MOD2 il montaggio viene effettuato seguendo il seguente schema:
